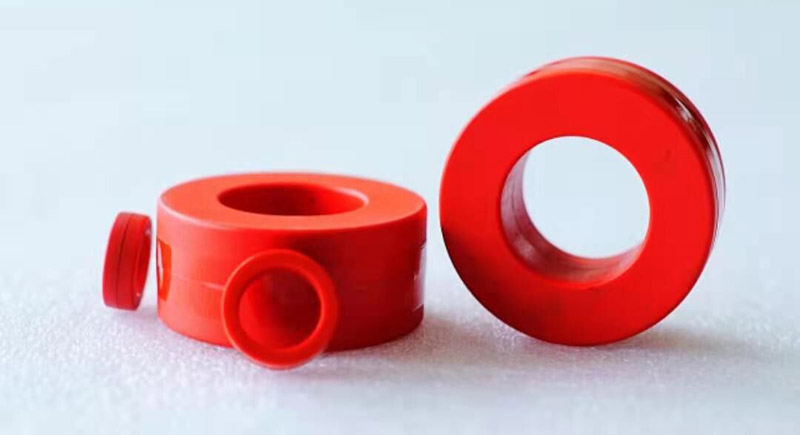

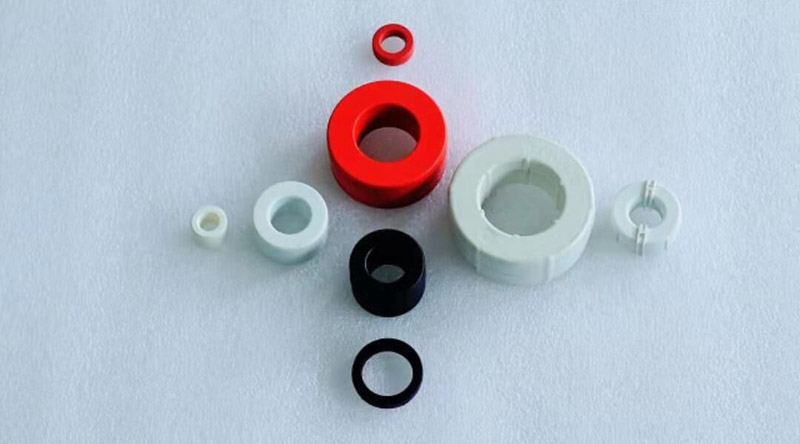

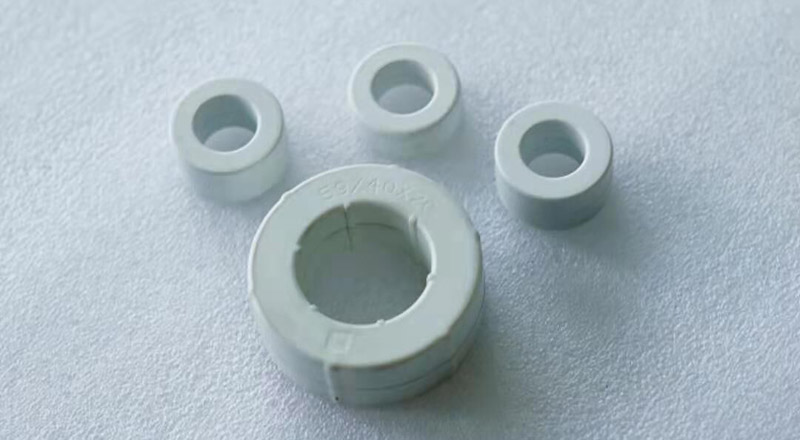

纳米晶EMC共模/滤波电感环
应用领域：
精密设备保护，电网EMI谐波过滤等各种EMC场合广泛应用。
性能特点：
具有高磁导率、低损耗、体积小、抗电磁干扰能力强、频率特性优良、温度稳定性高的特性。
性能指标：
| 饱和磁感应强度(T) | 1.25 | 最大磁导率 | >600,000 |
| 居里温度(oC) | >570 | 矫顽力(A/m) | < 2 |
| 晶化温度(oC) | >500 | 铁损(20kHz，0.5T)，w/kg | < 25 |
| 饱和磁致伸缩系数(×10-6) | < 2 | 铁损(100kHz，0.2T)，w/kg | < 70 |
| 剩余磁感应强度(T) | 0.5～0.8 | 铁损变化率(－50～130oC) | 15％ |
| 初始磁导率 | >80,000 | 连续工作温度范围 | －50～130oC |

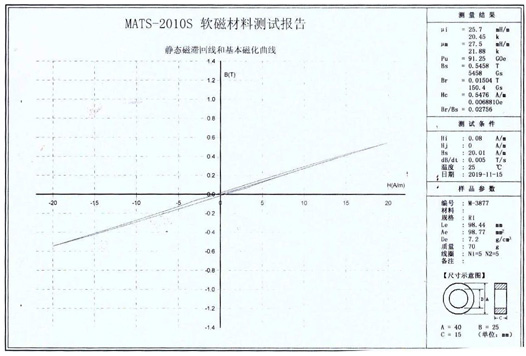

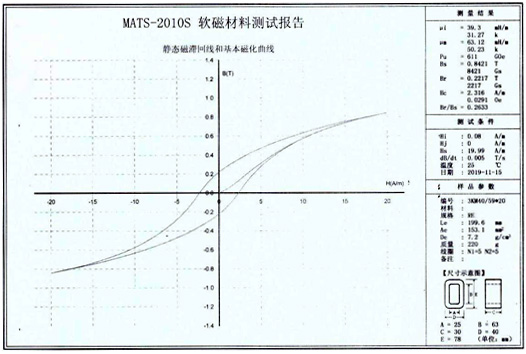

样品磁滞回线图
例1:铁芯规格25*63/40*78*30
例2:铁芯规格40/59*20
例3:铁芯规格25/40*15
产品规格：
| 铁芯型号 | 铁芯尺寸(mm) | 外观尺寸(mm) | 有效截面积(mm2) | 平均磁路长度(mm) | AL10kHz(μH) |
| ALJ-01 | 21*15*8 | 24*12.3*11.5 | 18.7 | 56.5 | 20 |
| ALJ-02 | 25*20*10 | 27.3*17.5*12.3 | 19.5 | 70.6 | 27 |
| ALJ-03 | 26*16*10 | 28.5*14.8*13.2 | 32.6 | 66.6 | 25 |
| ALJ-04 | 30*20*10 | 33*17.5*13.5 | 39 | 78.5 | 48 |
| ALJ-05 | 32*20*10 | 35*17*13.5 | 46.8 | 81.6 | 56 |
| ALJ-06 | 40*25*10 | 44*22*15 | 58.5 | 102 | 20 |
| ALJ-07 | 40*25*15 | 44*22*18 | 85.5 | 102 | 80 |
注：可以根据用户需要提供其它规格的铁芯。
