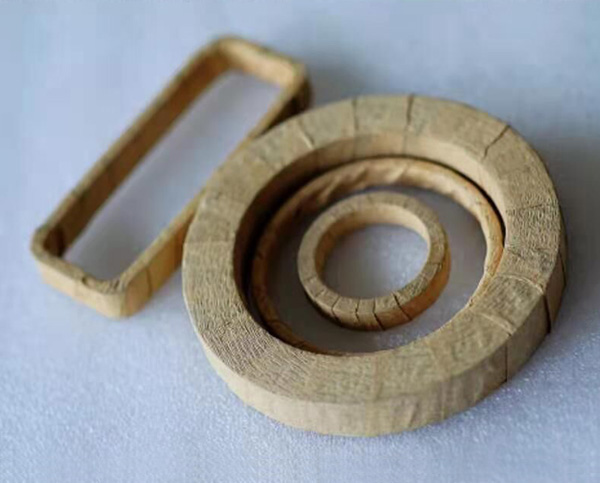

咨询热线:中高压电流互感器铁芯
1. 材料概述
电力系统电流互感器的重要作用就是当其初级有交流电流输入时,其次级按比例输出电流。通常,它们应用于高压、大电流发电厂和变电站安全快捷的测量和继电保护。电流互感器使测量和控制电路与被测量的高压电路安全的分开。
与传统的铁芯材料硅钢和坡莫合金相比较,铁基纳米晶合金具有高磁导率、低损耗的明显优势,在下例产品中的应用更具有竞争力:0.2、0.2s、0.1精度等级的精密电流互感器,环氧灌封套管式电流互感器,气绝缘或油浸开关设备,低压、中压、高压开关设备,以及其它的电力传输和配电系统设备。
2. 材料特性
2.1 不同材料铁芯性能比较
性能 | 纳米晶铁芯 | 坡莫合金铁芯 | 硅钢铁芯 |
饱和磁感应强度 (T) | 1.25 | 0.76 | 2.03 |
初始磁导率(0.8mA/cm) | 40,000-80,000 | >80,000 | 1,000 |
最大磁导率 | >250,000 | >200,000 | 40,000 |
密度 (g/cm3) | 7.2 | 8.85 | 7.65 |
居里温度(℃) | 570 | 400 | 740 |
带厚 (mm) | 0.025-0.035 | 0.1 | 0.3 |
叠片系数 | ≥0.75 | 0.9 | 0.95 |
2.2 材料性能优势
- 高磁导率―减小电流互感器测量误差
- 高饱和磁感应强度 ―比坡莫合金电流互感器尺寸小、重量轻
- 优越的温度稳定性―长时间工作在-55~130℃
- 低损耗-可替代坡莫合金的理想材料
3. 产品规格
铁芯型号 | 铁芯尺寸 (mm) | 护盒尺寸 (mm) | ||||
外径 | 内径 | 高度 | 外径 | 内径 | 高度 | |
ALJ-01 | 55 | 37 | 20 | 60 | 32 | 25 |
ALJ-02 | 115 | 90 | 10 | 120 | 85 | 15 |
ALJ-03 | 260 | 200 | 35 | 265 | 195 | 41 |
ALJ-04 | 280 | 205 | 90 | 285 | 200 | 97 |
ALJ-05 | 350 | 250 | 30 | 355 | 245 | 35 |
ALJ-06 | 390 | 260 | 25 | 395 | 255 | 30 |
ALJ-07 | 450 | 360 | 20 | 455 | 355 | 25 |
ALJ-08 | 485 | 445 | 15 | 490 | 440 | 20 |
ALJ-09 | 540 | 435 | 40 | 546 | 429 | 46 |
ALJ-10 | 600 | 460 | 65 | 606 | 454 | 71 |
ALJ-11 | 875 | 720 | 20 | 883 | 712 | 27 |
ALJ-12 | 1050 | 800 | 30 | 1058 | 792 | 37 |
注:可以根据用户需要提供其它规格的铁芯。
