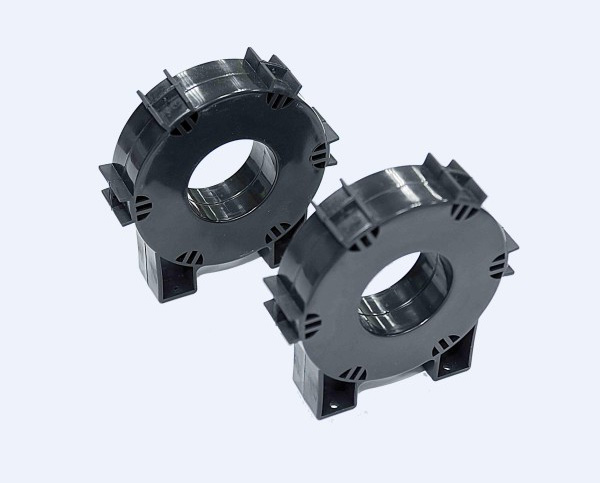

咨询热线:大功率开关电源电压器环形铁芯
应用领域:
大功率开关电源主变压器(如逆变电源、X光电源、激光电源、通讯设备电源、高频感应加热电源、UPS)
随着高频逆变技术的成熟,逆变电源体积小、重量轻、效率高的优势愈加明显。作为逆变焊机心脏的主变压器,由于工作频率提高到20KHz以上,传统的铁芯材料硅钢已不能满足使用要求;铁氧体虽高频损耗较低,但因其饱和磁感应值(Bs)较低,铁芯的体积和重量仍较大,此外,铁氧体的居里温度较低,热稳定性差。铁基纳米晶材料具有优良的综合磁性能,集硅钢、坡莫合金、铁氧体的优点于一身,即高磁感、高导磁率、低损耗、及优异的温度稳定性,迅速成为逆变电源变压器铁芯材料的最佳选择。
性能特点:
用铁基纳米晶材料制造,具有高饱和磁感、高导磁率、高居里温度、低损耗。铁基纳米晶合金的饱和磁感是铁氧体的3倍,同样体积的铁芯要比铁氧体输出功率大2倍,同时有更大的抗过载能力。其铁芯损耗在20KHz~50KHz的频率范围是铁氧体损耗的1/2~1/5。磁导率是铁氧体的10倍以上,因此激磁功率小,因而也减少了铜损。铁基纳米晶合金的居里温度是570℃,是铁氧体的3倍。
材料特性:
铁基纳米晶铁芯与铁氧体铁芯基本磁性能对比
基本参数 | 纳米晶铁芯 | 铁氧体铁芯 |
饱和磁感 Bs(T) | 1.25 | 0.5 |
剩余磁感 Br (T)(20KHz) | <0.20 | 0.20 |
铁损(20KHz/0.2T)(W/Kg) | <3.4 | 7.5 |
铁损(20KHz/0.5T)(W/Kg) | <30 | — |
铁损(50KHz/0.3T)(W/Kg) | <40 | — |
磁导率(20KHz)(Gs / Oe) | >20,000 | 2,000 |
矫顽力 Hc (A/m) | <1.60 | 6 |
饱和磁致伸缩系数(×10-6) | <2 | 4 |
电阻率 (μΩ.cm) | 80 | 106 |
居里温度 (℃) | 570 | <200 |
铁芯叠片系数 | >0.70 | — |
产品规格
铁芯型号 | 铁芯尺寸(mm) | 保护盒尺寸(mm) | S(cm2) | L(cm) | M(g) | P(KW) | 适用焊机电流 | ||||
OD | ID | HT | OD | ID | HT | ||||||
ALJ-01 | 50 | 32 | 20 | 54 | 28 | 24 | 1.35 | 12.87 | 125 | ||
ALJ-02 | 64 | 40 | 20 | 68 | 36 | 24 | 1.68 | 16.3 | 200 | 0.2-0.5 | |
ALJ-03 | 70 | 40 | 20 | 74 | 38 | 24 | 2.16 | 17.3 | 270 | 0.5-1 | |
ALJ-04 | 80 | 50 | 20 | 84 | 46 | 24 | 2.1 | 20.4 | 300 | 2-4 | |
ALJ-05 | 80 | 50 | 25 | 85 | 44 | 30 | 2.63 | 20.4 | 390 | 4-5 | 120A 160A |
ALJ-06 | 100 | 50 | 25 | 105 | 45 | 30 | 4.4 | 23.6 | 742 | ||
ALJ-07 | 100 | 60 | 20 | 105 | 55 | 25 | 2.8 | 25.1 | 510 | 4-5 | 160A 200A |
ALJ-08 | 105 | 60 | 30 | 110 | 56 | 35 | 5.06 | 25.9 | 950 | 8-10 | |
ALJ-09 | 120 | 60 | 30 | 125 | 56 | 35 | 6.3 | 28.3 | 1280 | 8-15 | 315A |
ALJ-10 | 120 | 70 | 20 | 125 | 66 | 25 | 3.5 | 29.8 | 750 | 5-6 | |
ALJ-11 | 120 | 70 | 25 | 125 | 66 | 30 | 4.38 | 29.8 | 940 | 6-7 | 200A 250A |
ALJ-12 | 120 | 70 | 30 | 125 | 66 | 35 | 5.25 | 29.8 | 1130 | 6-10 | 315A 400A |
ALJ-13 | 130 | 80 | 40 | 136 | 76 | 45 | 7 | 33 | 1660 | 15-20 | 400A 500A |
ALJ-14 | 130 | 80 | 50 | 136 | 76 | 55 | 8.75 | 33 | 2080 | 23-25 | 500A 630A |
ALJ-15 | 130 | 90 | 50 | 136 | 85 | 56 | 7 | 34.5 | 1740 | 15-20 | 630A |
