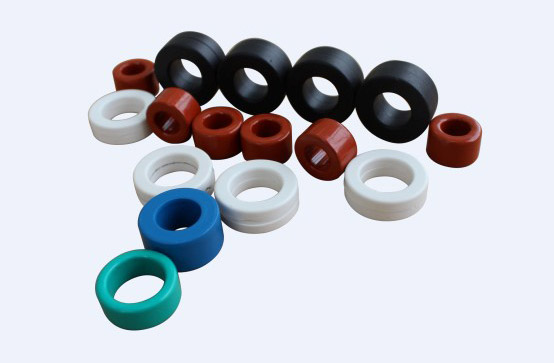

小型开关变压器环形铁芯
应用领域：
各种中小功率的开关电源模块的主变压器、脉冲变压器、控制变压器等。适用于单端和桥式、推挽等各种工作方式。
性能特点：
用铁基纳米晶带材制造，具有高导磁率、低矫顽力、低损耗、低温升，并且可以根据开关电源的工作方式灵活选择适当的铁芯磁性能。
铁芯性能：
| 材料 | Bs(T) | 低Br | 中Br | 高Br | |||
| Br/Bs | P(w/kg) | Br/Bs | P(w/kg) | Br/Bs | P(w/kg) | ||
| 铁基纳米晶 | 1.25 | <0.2 | P0.3/100K <200 | 0.6 | P0.3/100K <300 | >0.85 | P0.3/100K < 400 |
产品规格：
| 铁芯型号 | 铁芯尺寸(mm) | 护盒尺寸(mm) | 有效截面积(cm2) | 平均磁路长度(cm) | ||||
| OD | ID | HT | OD | ID | HT | |||
| ALJ-01 | 9 | 6 | 4 | 10.1 | 4.9 | 6.6 | 0.039 | 2.40 |
| ALJ-02 | 9.8 | 6.5 | 4.5 | 11.5 | 4.6 | 6.5 | ||
| ALJ-03 | 12 | 8.5 | 5 | 12.6 | 6.8 | 7.1 | 0.065 | 3.22 |
| ALJ-04 | 19 | 11 | 5 | 19 | 9 | 9 | 0.13 | 4.70 |
| ALJ-05 | 20 | 12 | 5 | 21 | 10 | 9 | 0.14 | 5.03 |
| ALJ-06 | 22 | 14 | 5 | 23 | 11 | 7.1 | 0.13 | 5.70 |
| ALJ-07 | 26 | 16 | 5 | 30.6 | 14.2 | 9.9 | 0.163 | 6.60 |
| ALJ-08 | 12 | 9 | 10 | 17 | 7 | 13 | 0.105 | 3.30 |
| ALJ-09 | 19 | 14 | 10 | 23 | 12 | 13 | 0.175 | 5.18 |
| ALJ-10 | 20 | 12 | 5 | 24.8 | 10.4 | 8.6 | 0.14 | 5.3 |
| ALJ-11 | 20 | 12 | 8 | 24.8 | 10.4 | 11.6 | 0.20 | 5.03 |
| ALJ-12 | 20 | 12 | 10 | 24.8 | 10.4 | 13.5 | 0.26 | 5.03 |
注：可以根据用户需要提供其它规格的铁芯。
